如何进行振动分析诊断?振动分析正常步骤

文/ 发布于 : 2023-06-20    浏览次数:4017


振动分析诊断是通过对振动信号的波形和频谱进行分析,以了解机械系统的运行状态和可能存在的故障。以下是进行振动分析诊断的基本步骤:

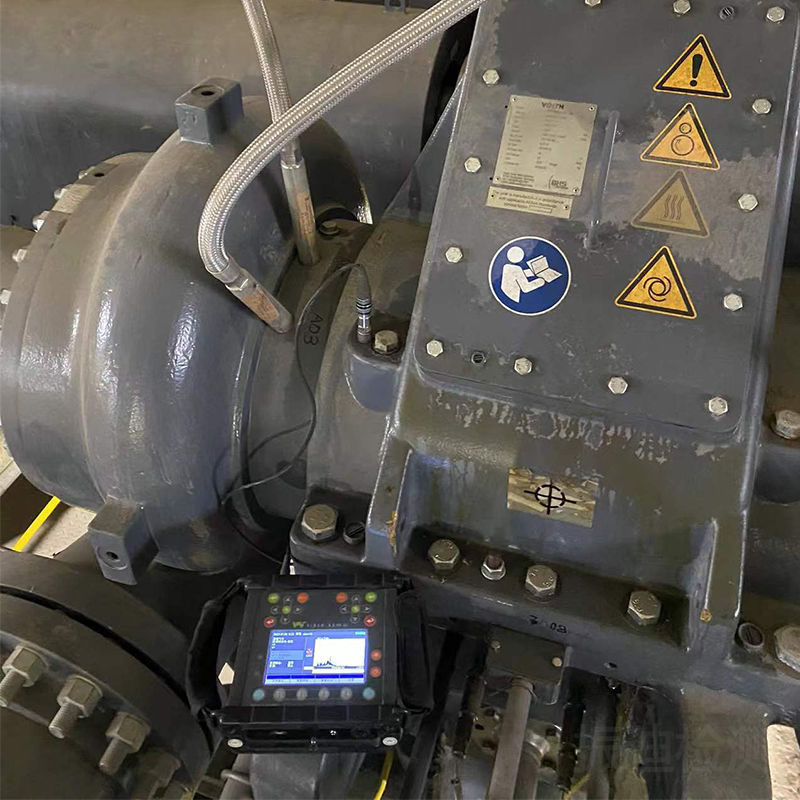

收集振动信号:使用加速度计、速度计或位移传感器等振动传感器收集机械系统的振动信号。这些传感器可以安装在关键部位,如轴承、齿轮箱或机械结构上。



时域分析:通过分析振动信号的时域波形,可以获取有关机械系统振动特征的信息。可以使用以下方法进行时域分析:


振动信号的振幅:测量信号的幅值,了解振动的强度。

振动信号的波形:观察信号的波形,寻找周期性变化、突变或异常事件。

振动信号的包络谱:提取信号的包络谱,以分析低频振动成分。

频域分析:将振动信号转换到频域,可以获得信号在不同频率上的能量分布。常用的频域分析方法包括:


傅里叶变换(Fourier Transform):将信号从时域转换到频域,得到频谱图。

快速傅里叶变换(Fast Fourier Transform,FFT):用于高效地计算离散信号的频谱。

频谱分析:通过分析振动信号的频谱,可以发现系统中存在的频率成分,以及与特定故障类型相关的频率特征。常见的频谱分析方法包括:


谱图分析:绘制振动信号的频谱图,观察频率峰值和频带。

频谱分析技术:如阶次分析、谐波分析、阶次轨迹分析等,用于检测和诊断特定故障类型,如轴承故障、齿轮故障等。

故障诊断:通过对振动信号的分析结果进行比较和解释,可以诊断机械系统中可能存在的故障。通过对频谱中的异常频率或频带进行识别和对比,可以确定故障类型和位置。


需要指出的是,振动分析诊断是一个复杂的领域,需要专业知识和经验来正确解释和诊断振动信号。因此,如果您面临振动分析诊断的服务,振迪检测服务25年,构建了完善的设备健康管理体系。欢迎在线咨询我们
