多功能测量仪VIBER X5校正江苏奥喜埃化工引风机故障案例

文/ 发布于 : 2023-03-29    浏览次数:3093

多功能测量仪VIBER X5校正江苏奥喜埃化工引风机故障案例

风机现场情况:2台引风机需要做振动检测分析

传动方式:电机直连式

叶轮直径:约1000mm

转体重量:约100kg

平衡等级:ISO10816-3 A级标准

校正面数:双面

风机在运行时叶轮旋转噪音偏大,现场设备维护人员怀疑风机存在动平衡不良,但是没有数据依据,与我司工程师通过技术交流之后,判断可能是动平衡不良造成的噪音偏大,具体原因需要到现场进行详细地频谱数据采集才能判断。

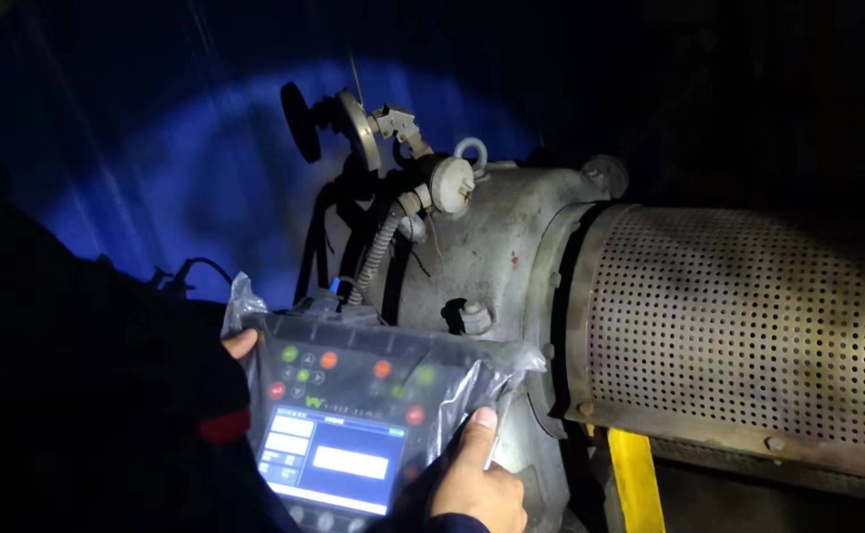

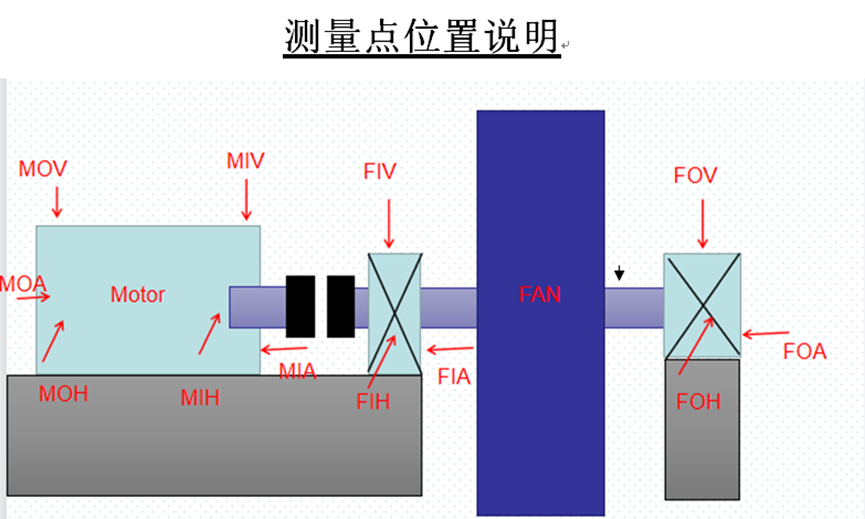

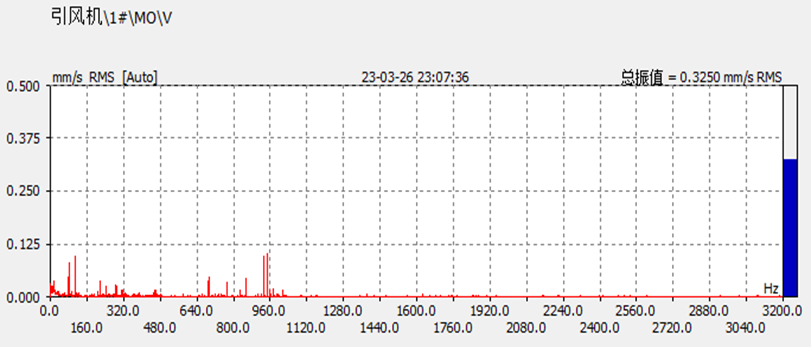

振迪检测工程师携带瑞典原装进口的多功能测量分析仪VIBER X5到客户现场进行动平衡校正,根据以前经验,初步可以确定是动平衡不良造成的振动偏大,需要明确数据支撑。先对1号引风机进行了振动检测,通过风机所有测点的振动数据来看,主要振动频率为风机一倍转速频率13.3Hz,通频值为4.94mm/s RMS因振幅超出ISO10816-3 B级标准, VIBER X5谐波和频谱的谱图可以明确看出1倍频偏大。结合风机驱动侧轴承水平向与垂直向相位差接近90°,转子的动平衡不稳定;确定风机振动偏大的原因就是引风机叶轮动平衡不良引起的。 接下来对2号引风机进行了振动检测,2号引风机值在正常范围内,持续监控振动值即可。


多功能测量分析仪VIBER X5具有数据采集、频谱分析等功能,能够使用户准确判断是否为动平衡问题。转子作为机械系统的重要组成部分,必须对转子进行平衡,使其达到允许的平衡精度等级,或使因此产生的机械振动幅度降在允许的范围内。


在现场施工人员的配合下,我们着手对1号故障引风机进行动平衡校正。叶轮不平衡较轻的一端位置,使用动平衡增重法,在校正过程中多功能测量分析仪VIBER X5会监测主轴的振动狀态告知平衡块调整角度,陆续测试加重到1400克后,一倍频振动值由4.94mm/s RMS降低到1.07mm/s RMS值,所有测点的振动值均符合ISO10816-3 A级标准达到客户要求。动平衡校正能保障轴承与主轴的寿命。
